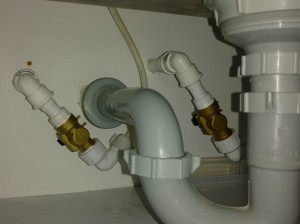

Con la finalidad de evitar que el agua corra constantemente mientras lavamos la vajilla, que por lo regular sería unas tres veces al día, he instalado a manera de prueba en mi hogar, un sistema que consta de dos electroválvulas, gobernadas por un circuito de control con sensor infrarrojo, muy económico y sencillo de instalar.

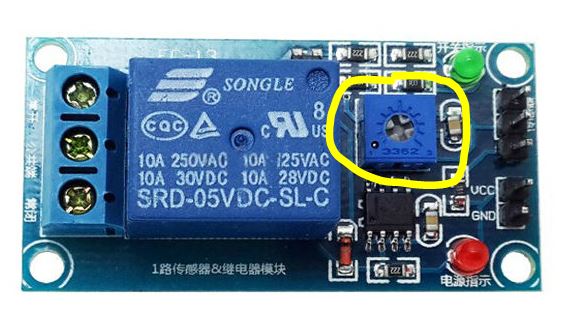

Dicho circuito tiene la función de activar un Relé o contactor, cuando se interrumpe el un haz de luz infrarrojo, el cual rebota y regresa al fototransistor que está al lado del led emisor. Tiene un ajuste para la distancia de rebote del haz de luz, a través de un potenciómetro que se encuentra al lado del relé:

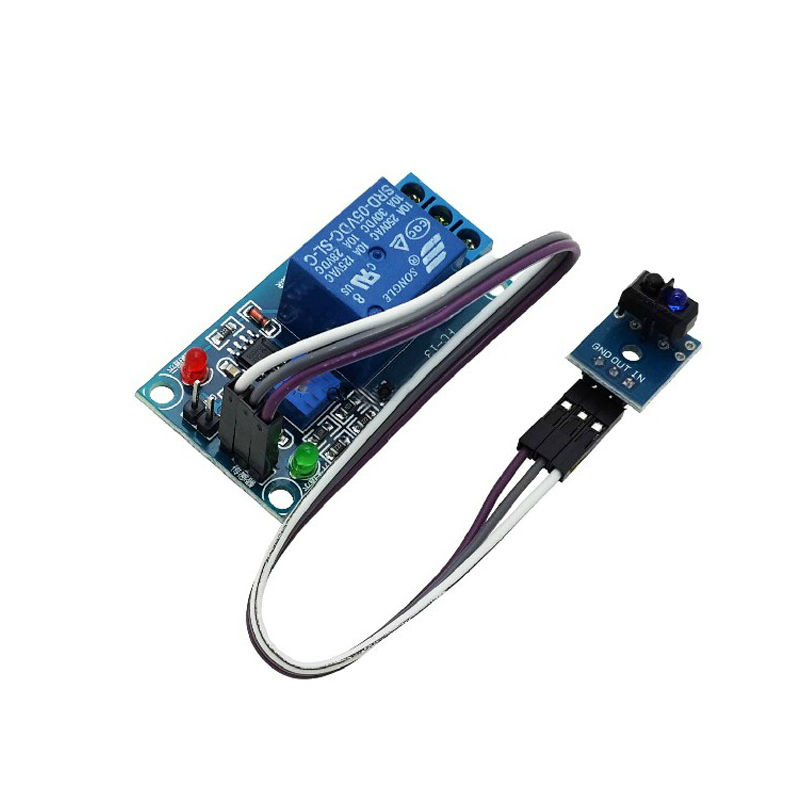

El circuito se consigue por menos de 4 dólares americanos. Lo pueden buscar bajo la siguiente descripción:
“TCRT5000 Infrared Photoelectric Switch BEST US Sensor Module For Arduino”

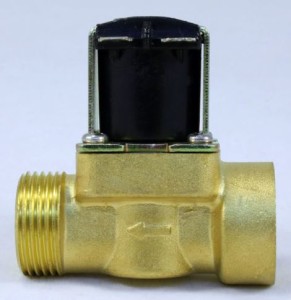

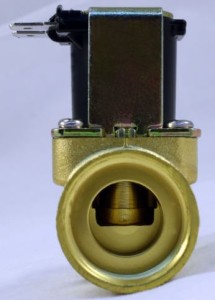

Las electroválvulas que he elegido, las he comprado en ebay.com bajo la siguiente descripción:
“120VAC Brass Electric Solenoid Valve Gas Water”
Estas electroválvulas en estado de reposo (sin energía), se encuentran normalmente cerradas.

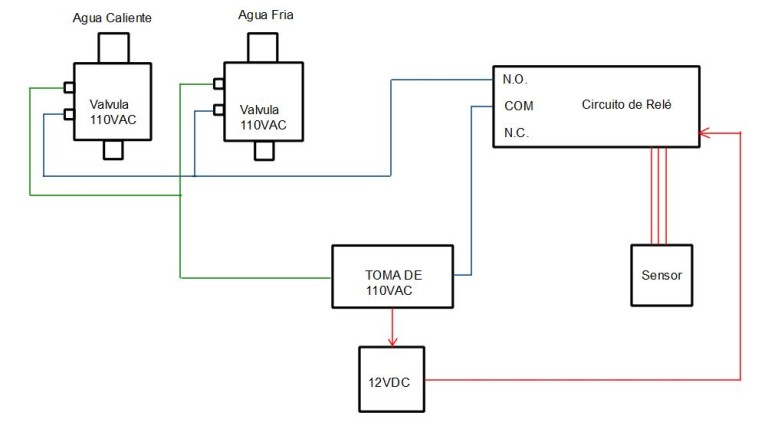

El diagrama de conexión se vería de la siguiente manera (clic sobre la imagen para mayor detalle):

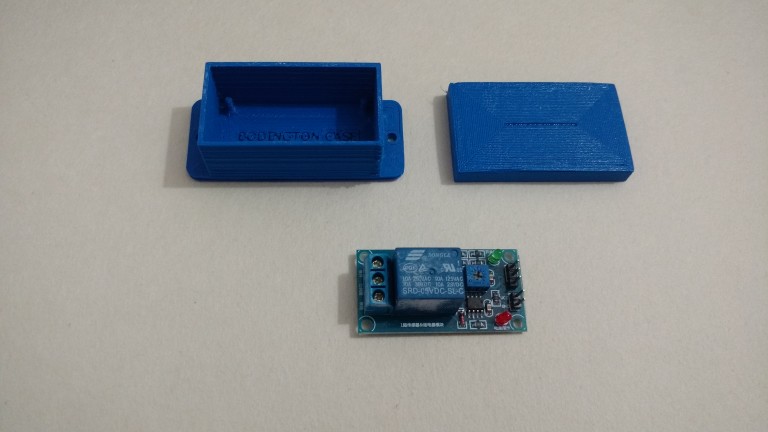

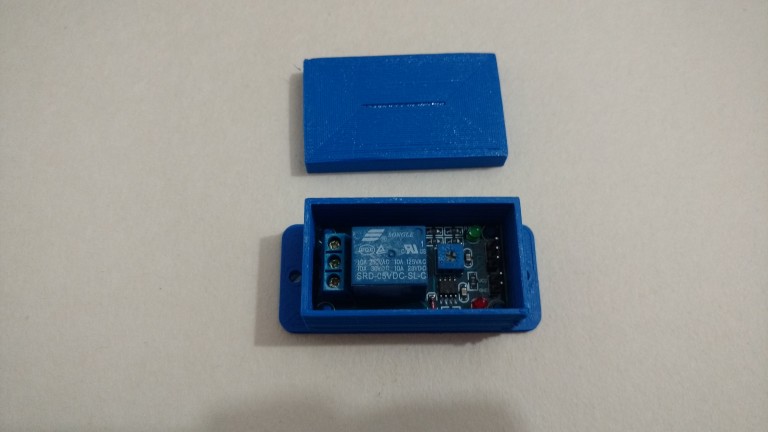

Las cubiertas para el circuito y el sensor infrarrojo las he diseñado en Autodesk Inventor:

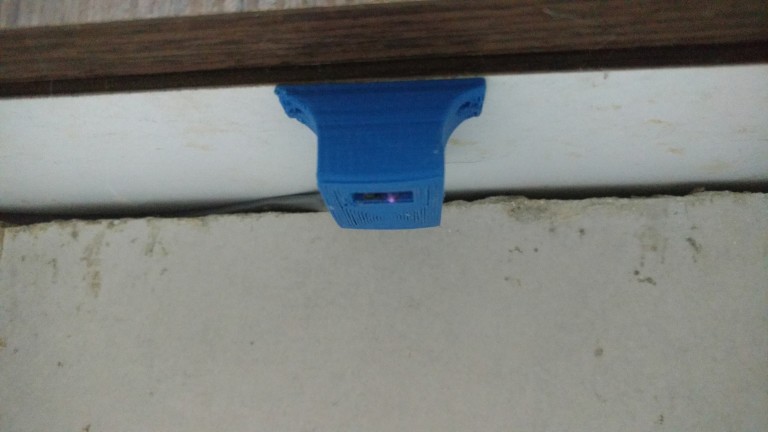

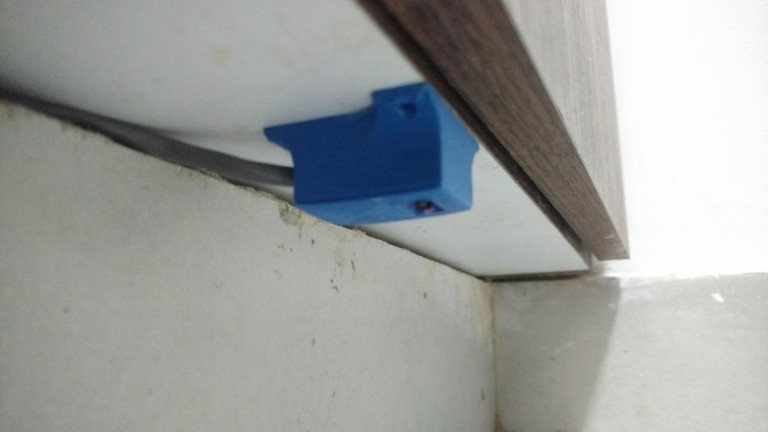

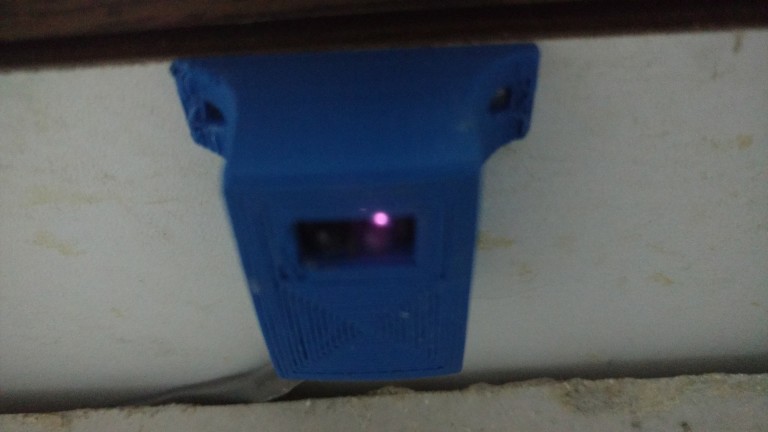

El sensor lo he instalado en la parte inferior del mueble, en una posición cómoda y estratégica, para poder abrir y cerrar las válvulas que controlan el agua con mucha facilidad:
Autor: Ing. Christian Bodington Esteva.
